ภาพรวมผลิตภัณฑ์

กระบวนการเชื่อมพลาสติกโลดโผนร้อน

การตอกย้ำด้วยความร้อนเป็นวิธีการเชื่อมที่เลือกให้ความร้อนแก่เสาหมุดย้ำเทอร์โมพลาสติกที่ผ่านรูที่กำหนดไว้ล่วงหน้าของส่วนประกอบที่จะนำมาต่อ หลังจากที่โพสต์หมุดย้ำละลาย จะมีการใช้แรงดันเพื่อสร้างหัวหมุดย้ำ และข้อต่อจะถูกจับยึดไว้จนกว่าวัสดุที่หลอมละลายจะเย็นลงและแข็งตัว สิ่งนี้จะสร้างพันธะทางกลที่ปลอดภัยระหว่างเทอร์โมพลาสติกและส่วนประกอบการผสมพันธุ์

   ข้อดีที่สำคัญ:

1. ไม่มีการสั่นสะเทือนระหว่างการประมวลผล ความเร็วที่รวดเร็ว และประสิทธิภาพสูง

2. โครงสร้างและกระบวนการที่เรียบง่าย เสถียรภาพที่ดีเยี่ยม

3. แรงยึดเกาะที่แข็งแกร่ง ทนต่อแรงกระแทก และประสิทธิภาพการซีลที่ดี

4. ประสิทธิภาพด้านต้นทุนสูง

5. ไม่ต้องใช้กาว ตัวทำละลาย หรือตัวยึดเชิงกล — ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม

6. การออกแบบอุปกรณ์อเนกประสงค์ เปลี่ยนแม่พิมพ์ได้รวดเร็ว เหมาะสำหรับการผลิตที่ยืดหยุ่น

สินค้า:

• แผงปิดด้านหลังซ้ายและขวา (6 ที่นั่ง, แผ่นปิดเสา D)

• แผงด้านในตกแต่งภายในด้านซ้ายและขวา (5 ที่นั่ง, แผ่นปิดเสา D ด้านซ้าย)

• วัสดุ: พีซี + เอบีเอส

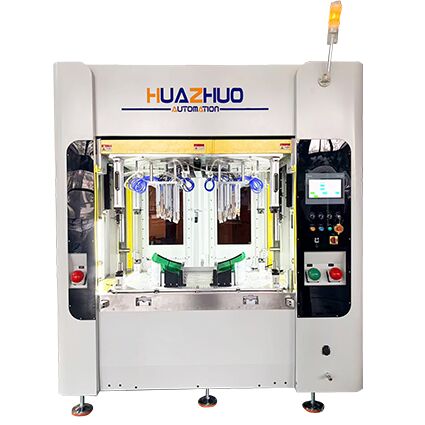

ระบบอัตโนมัติในการเชื่อมแบบ Hot Riveting ของ Huazhuo ได้รับการออกแบบมาเพื่อการประกอบชิ้นส่วนพลาสติกภายในและภายนอกรถยนต์ที่มีความแข็งแรงสูงและสม่ำเสมอสูง

ระบบนี้รวมเอาการตอกหมุดร้อนที่ควบคุมด้วยเซอร์โว การควบคุมความร้อนที่แม่นยำ และการวางตำแหน่งแบบอัตโนมัติ ทำให้เหมาะสำหรับส่วนประกอบอุปกรณ์ตกแต่งรถยนต์ที่หลากหลายบนแพลตฟอร์มยานพาหนะต่างๆ

เครื่องนี้ประกอบด้วยแม่พิมพ์สองชุด ซึ่งแต่ละชุดได้รับการออกแบบมาสำหรับผลิตภัณฑ์ที่แตกต่างกัน
แต่ละแม่พิมพ์มีสองช่อง (ส่วนซ้ายและขวา) ช่วยเพิ่มผลผลิตได้อย่างมาก
ให้ประสิทธิภาพการตอกหมุดร้อนที่เสถียร มีประสิทธิภาพ และปราศจากข้อบกพร่อง

ออกแบบมาโดยเฉพาะสำหรับซัพพลายเออร์ยานยนต์ระดับ 1 และระดับ 2 ระบบนี้รับประกันความสามารถในการทำซ้ำสูง การผลิตอัจฉริยะ และการพึ่งพาผู้ปฏิบัติงานน้อยที่สุด

ข้อได้เปรียบที่สำคัญ

1. การโลดโผนแบบซิงโครนัสแบบหลายจุด

• ความแม่นยำของตำแหน่งโลดโผนสูงถึง ±0.1 มม

• จุดหมุดย้ำ 12–48 จุดต่อรอบ (ปรับแต่งได้สูงสุด 96 จุด)

• วัสดุที่เข้ากันได้: PP, ABS, PC+ABS, TPO ฯลฯ

• กราฟความร้อนที่ควบคุมโดยเซอร์โวช่วยให้มั่นใจได้ถึงการสร้างหมุดย้ำที่มั่นคงและสม่ำเสมอ

2. ปรับให้เหมาะสมสำหรับการใช้งานตัดแต่งด้านหลัง

พัฒนาขึ้นเป็นพิเศษสำหรับ:
แผงปิดด้านข้างด้านหลังซ้ายและขวา (ส่วนล่างของเสา D-pillar 6 ที่นั่ง)
คุณสมบัติได้แก่:

• ส่วนประกอบสมมาตรขนาดใหญ่

• จุดเชื่อมและระดับความสูงหลายจุด

• การขึ้นรูปเสาหมุดย้ำแบบซิงโครนัสที่มีความสูงต่างกัน

• การป้องกันรอยขีดข่วนในตัวและอุปกรณ์ระบุตำแหน่งที่แม่นยำ

3. การเปลี่ยนแม่พิมพ์อย่างรวดเร็วและการปรับแต่งสูง

• ฐานเครื่องจักรแบบโมดูลาร์ เปลี่ยนแม่พิมพ์ภายใน <15 นาที

• รองรับโหมดการผลิตแบบสถานีเดียวหรือสองสถานี

• อุปกรณ์จับยึดปรับแต่งได้อย่างเต็มที่ตามโครงสร้างขอบด้านหลัง

4. อุตสาหกรรม 4.0 การเชื่อมต่ออัจฉริยะ

• PLC + 10" HMI

• รองรับการสื่อสาร OPC-UA

• ข้อมูลเอาต์พุตประกอบด้วย:

  • การวิเคราะห์รอบเวลา

  • เส้นโค้งความสูงของหมุดย้ำ

  • การตรวจสอบ OEE

  • การแจ้งเตือนการบำรุงรักษาเชิงคาดการณ์

สถานการณ์การใช้งาน

เหมาะสำหรับการผลิตชิ้นส่วนภายในและภายนอกรถยนต์หลายประเภท ได้แก่:
แผงหน้าปัด แผงตกแต่ง อุปกรณ์ตกแต่ง ชิ้นส่วนเบาะ อุปกรณ์ตกแต่ง กระจังหน้า ฉากยึด ฯลฯ

นอกเหนือจากการใช้งานในยานยนต์แล้ว การตอกย้ำด้วยความร้อนยังสามารถใช้ได้กับชิ้นส่วนอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าต่างๆ เช่น ส่วนประกอบ PCB ตัวเรือนมิเตอร์ และอื่นๆ

ข้อมูลจำเพาะทางเทคนิค

ทำไมต้องเลือกฮัวโจว?

• โรงงานผลิตและวิจัยและพัฒนาภายในขนาด 20,000 ตร.ม

• ประสบการณ์มากกว่า 12 ปีในระบบอัตโนมัติที่ไม่ได้มาตรฐานของยานยนต์

• บันทึกการส่งมอบโครงการ OEM / Tier-1 ที่กว้างขวาง

• อุปกรณ์ เครื่องมือ และโซลูชันกระบวนการที่ได้รับการพิสูจน์แล้ว

บริการหลังการขาย

• รับประกันคุณภาพ 1 ปี

• การสนับสนุนทางเทคนิคระยะไกล (ซอฟต์แวร์ + วิดีโอ)

• การติดตั้งนอกสถานที่ การทดสอบการใช้งาน และการฝึกอบรมผู้ปฏิบัติงาน (ไม่บังคับ)

• เปลี่ยนอะไหล่ที่สำคัญได้อย่างรวดเร็ว
